Производитель |
Zyxel |
Артикул |

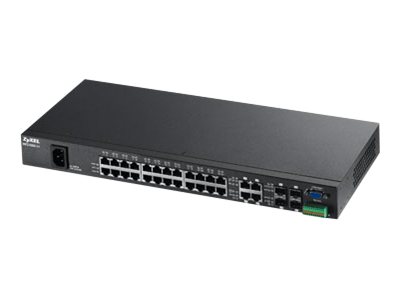

MES3500-24 DC |
Описание |
Коммутатор уровня доступа Metro Ethernet. Двойное тегирование Selective QinQ, Dual Stack IPv4 и IPv6, DHCP option 82, списки доступа ACL L2/L3/L4, сбор статистики sFlow, OAM. Командная строка. |
Характеристики |
Интерфейсы |
24 порта 10/100BASE-T |
4 совмещенных порта 10/100/1000BASE-T/SFP-слот |
Порт управления console RS-232 |
Блок сигнализации - 4 входа и 1 выход |
Производительность коммутатора |
Скорость коммутации кадров: 9.6 млн пакетов/с |
Буфер данных: 384 кБайт |
Размер таблицы МАС-адресов: 16000 записей |
Flash память:16 МБайт |
Оперативная память: 64 Мбайт |
Управление трафиком и QoS (качество обслуживания) |
Ограничение скорости передачи данных на каждом порту с шагом 64 кбит/с : Rule-based/Port-based bandwidth control |
Алгоритм Dual-Rate-Three-Color для ограничения скорости передачи |
Параметры указания пиковой и гарантированной скорости передачи данных CIR/PIR for bandwidth control |
Port-based egress traffic shaping |
Контроль и предотвращение широковещательной передачи пакетов (Broadcast storm control) |
8 очередей приоритетов на порт 802.1p |
Алгоритм обработки очередей: WFQ (Weighted Fair Queue)/WRR (Weighted Round Robin)/SPQ scheduling algorithm |
Перемаркировка меток DSCP в 802.1p |
Static multicast |
Обработка многоадресной рассылки IGMP/IGMP snooping v1, v2, v3 для IPv4 |
Поддержка MLD Snooping proxy - для IPv6 |
MLD filtering |
IGMP throttling - ограничение количества разрешенных мультикаст потоков |
IGMP snooping fast leave |
IGMP snooping statistics - статистика работы функции IGMP Snooping |
Выделенный VLAN для многоадресной рассылки (MVR - Multicast VLAN Registration) |
Port based QinQ |
Selective QinQ |
PPPoE Intermediate Agent |
Агрегация каналов |
IEEE 802.3ad объединение каналов LACP |
Статическое объединение агрегированных портов |
До 8 групп агрегации, до 8 портов в каждой группе |
Алгоритм объединения каналов на базе поля source/destination IP протокола |
Устойчивость сети |
Виртуальные сети VLAN IEEE 802.1Q на базе тега (tag-based) и на базе порта (port based) |
Поддержка протокола GVRP для автоматической регистрации VLAN |
4094 статических записей VLAN, до 4094 динамических записей VLAN |
Поддержка всего диапазона номеров PVID VLAN |
Port Isolation |
Smart Isolation - изоляция портов для кольцевой топологии |
VLAN на базе IP протокола |
VLAN counter |
VLAN search |
VLAN mapping |
VLAN MAC limit |
Intrusion Lock |
MAC freeze - функция привязки МАС адресов к порту коммутатора |
MAC search |
MAC filtering |
Port Security |
Ограничение количества MAC адресов на порту |
IP Source Guard |
DHCP Relay |
Гибкая настройка DHCP Option 82 (Circuit ID и Remote ID) |
Loop guard |
CPU protection - защита коммутатора от перегрузок |
Фильтрация IPv4 и IPv6 |
Фильтрация TCP/UDP |
Аутентификация 802.1x на базе порта \ MAC адреса |
Radius / TACACS+ |
Layer 2 protocol tunneling - тунелирование L2 протоколов |
Guest VLAN для предоставления пользователям ограниченного доступа к сети |
Private VLAN |
Управление и мониторинг |
Поддержка защищенного управления Web (HTTP/ HTTPS), Telnet/SSH, Local (RS-232), внутренний Telnet /SSH клиент, клиент TFTP |
Cisco like CLI |
Двухуровневое управление SNMP read/write community |
SNMP группы для SNMP v3 |
Множественные сессии управления с разделением уровня доступа |
SSH v1/v2 |
SSL/TLS |
Dying Gasp - отправка сообщения SNMP о внештатной ситуации (отказ источника питания и др.) |
Технология iStacking - управление разными моделями коммутаторов по одному IP-адресу, до 24 устройств |
Поддержка протоколов SNMP v2c, v3 |
IP управление: static IP или DHCP client (IPv4 и IPv6) |
Параметры IPv6: |
IPv6 over Ethernet (RFC 2464) |
IPv6 Addressing Architecture (RFC 4291) |
Dual stack (RFC4213) |
ICMPv6 (RFC4884) |
Path MTU (RFC 1981) |
Minimum Path MTU size of 1280 (RFC 5905) |
Encapsulation for minimum PMTU of 1500 |
Neighbor Discovery (RFC4861) |
DHCPv6 Relay/Client |
Четыре RMON groups 1, 2, 3, 9 (history,statistics, alarms and events) |
Зеркалирование портов (port mirroring) по направлениям: source/destination/both |
Ping, traceroute |
IEEE 802.1ag CFM |
IEEE 802.1AB LLDP |
sFlow |
Cable Diagnostics - с определением расстояния до места разрыва |
Поддержка DDMI для SFP-трансиверов (включая MIB файлы) |
ACL - списки доступа |
На основе порта коммутатора |
На основе MAC address, источник\приемник |
На основе VLAN |
На основе 802.1p - приоритет |
На основе IPv4 & IPv6 адресов |
На основе protocol type |
На основе TCP/UDP type |
На основе DSCP |
Поддерживаемые MIB (Management Information Base) |
RFC 1213, 1157 SNMP v2c/v3 MIB |
RFC 2011, 2012, 2013 SNMP v2 MIB |
RFC 1493 bridge MIB |
RFC 2674 bridge MIB extension |
RFC 1643 Ethernet MIB |
RFC 1757 RMON group 1, 2, 3, 9 |
RFC 2011 SNMPv2 MIB for IP |
RFC 2012 SNMPv2 MIB for TCP |
RFC 2012 SNMPv2 MIB for UDP |
ZyXEL private MIB |
Международные сертификаты |
UL 60950-1 |
CSA 60950-1 |
EN 60950-1 |
IEC 60950-1 |
EU RoHS compliant |
Дополнительно |
|
Размкры (ШхДхВ),мм, Исполнение 19'/ 1U |
438 x 200 x 44.5 |
Масса, кг |
2. 6 |
Электропитание |
С питанием от постоянного тока: -36 В ~ - 48 В (модель MES3500-24 c питанием DC) |
Рабочая температура |
0 °C – 55 °C |
Рабочая влажность |
-25 °C – 70 °C |
Электромагнитное излучение |
FCC Part 15 (Class A), CE EMC (Class A) |
Нормативы безопасности |
UL 60950-1, CSA 60950-1, EN 60950-1, IEC 60950-1 |
