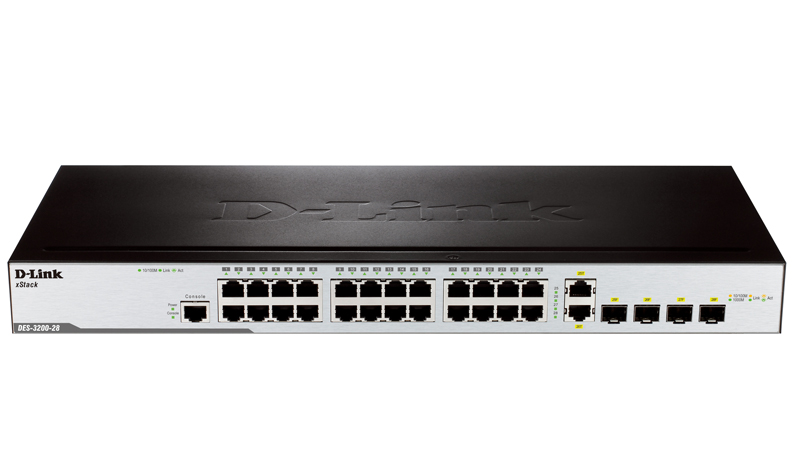

Коммутатор D-link DES-3200-28F/C1A

DES-3200-28F/C1A  - Управляемый коммутатор 2 уровня с 24 портами SFP + 4 комбо-портами 1000Base-T/SFP, высотой в 1U предназначен для установки в 19-дюймовую стойку.

Коммутаторы DES-3200(DES-3200-28F/C1A) входят в линейку управляемых коммутаторов D-Link 2 уровня, предназначенную для сетей Metro Ethernet (ETTX и FTTX) и корпоративных сетей, выполнены в корпусе шириной 9/11 дюймов и оснащены пассивной системой охлаждения, подходящей как для настольного применения, так и для установки в телекоммуникационных и распределительных шкафах. Коммутаторы DES-3200-26,28,28/ME,28F,52 высотой в 1U предназначены для установки в 19-дюймовую стойку и обеспечивают подключение по меди или по оптике (24/48 портов) на скорости 100 Мбит/c. Все устройства серии обладают практичным дизайном с 1, 2 или 4 комбо-портами Gigabit Ethernet/SFP, которые обеспечивают полосу пропускания до 4 Гбит/с и позволяют использовать данные коммутаторы в кольцевой топологии.

Все коммутаторы серии DES-3200 оснащены 2 или 4 гигабитными портами SFP, что предоставляет возможность выбора типа топологии сети: «кольцо», «дерево» или смешанный тип.

Функциональные возможности DES-3200: DES-3200-28F/C1A

Технические характеристики  DES-3200: DES-3200-28F/C1A

• Производитель:D-Link
• Артикул: DES-3200-28F/C1A


Аппаратная версия

• C1

Размер

• Ширина для установки в 19" стандартную стойку, высота 1U

Интерфейс

Консольный порт

• RJ-45

Производительность

Индикаторы

• Power (на устройство)
• Console (на устройство)
• Link/Active/Speed (на порт)

Программное обеспечение
Стекирование

Функции 2 уровня

• Таблица МАС-адресов: 16К
• Управление потоком

  - Управление потоком 802.3x
  - Предотвращение блокировки HOL

• Размер Jumbo-фреймов до 12К байт
• Spanning Tree протоколы

  - 802.1D STP
  - 802.1w RSTP
  - 802.1s MSTP

• Фильтрация BPDU
• Root Restriction
• Loopback Detection
• Агрегирование каналов

  - Совместимость с 802.1AX и 802.3ad
  - Макс. кол-во групп – 26, 8 портов на группу

• Зеркалирование портов

  - Поддержка 1 группы зеркалирования
  - Режимы: One-to-One, Many-to-One, Flow-based (ACL)
  - Технология Ethernet Ring Protection Switching (ERPS)
  - L2 Protocol Tunneling (L2PT)
Многоадресная рассылка 2 уровня

• IGMP Snooping

  - IGMP v1/v2 snooping, IGMP v3 awareness
  - Поддержка 1024 групп
  - IGMP snooping Fast Leave на основе порта/хоста
  - Report Suppression

• MLD Snooping

  - MLD v1, MLD v2 awareness
  - Поддержка 1 K групп
  - MLD Snooping на основе хоста
  - Fast Leave

• IGMP Authentication
• IGMP/MLD Proxy Reporting

VLAN

• 802.1Q VLAN
• Группы VLAN

  - Макс. 4K VLAN

• VLAN на основе порта
• VLAN на основе MAC-адресов
• GVRP
• 802.1v VLAN на основе протокола
• VLAN Trunking
• Double VLAN (Q-in-Q)

  - Q-in-Q на основе порта
  - Q-in-Q Selective

• ISM VLAN
• VLAN Translation
• Voice VLAN

Функции 3 уровня

• IPv6 Neighbor Discovery (ND)

Качество обслуживания (QoS)

• Управление полосой пропускания

  - На основе порта (входящее/исходящее, с шагом до 8 Кбит/с)
  - На основе потока (входящее/исходящее, с шагом до 8 Кбит/с)
  - Для выходной очереди (с шагом до 8 Кбит/с)

• 8 очередей на порт
• DSCP
• 802.1p
• Обработка очередей

  - Strict Priority
  - Weighted Round Robin (WRR)
  - Strict + WRR

• Три цвета маркировки

  - trTCM
  - srTCM

Качество обслуживания (QoS)

• CoS на основе:

  - Порта коммутатора
  - Очереди приоритетов 802.1p
  - VLAN ID
  - MAC-адреса
  - Ether type
  - TOS
  - DSCP
  - Типа протокола
  - Порта TCP/UDP
  - Класса трафика IPv6
  - Метки потока IPv6
  - Содержимого пакета, определяемого пользователем

• Поддержка следующих действий для потоков

  - Установка тегов приоритетов 802.1p
  - Добавление тега TOS/DSCP
  - Статистика потока
Списки управления доступом (ACL)

• До 1024 правил доступа
• ACL на основе

  - Порта коммутатора
  - Приоритета 802.1p
  - VLAN ID
  - Ether type
  - IPv4/IPv6-адреса
  - DSCP
  - Типа протокола
  - Номера порта TCP/UDP
  - Класса трафика IPv6
  - Метки потока IPv6
  - Содержимого пакета, определяемого пользователем

• ACL на основе времени
• Статистика ACL
• CPU interface filtering

Безопасность

• SSH v1, v2
• SSL v1, v2, v3
• Port Security
• До 64 MAC-адресов на порт
• Защита от широковещательного/ многоадресного/одноадресного шторма
• Сегментация трафика
• IP-MAC-Port Binding (IMPB)

  - Проверка пакетов ARP
  - Проверка пакетов IP
  - DHCP Snooping

• D-Link Safeguard Engine
• Защита от несанкционированных DHCP серверов
• Фильтрация DHCP клиентов
• Предотвращение ARP Spoofing
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI
• Предотвращение атак DoS
• L3 Control Packet Filtering

AAA

• 802.1X

  - Управление доступом на основе порта
  - Управление доступом на основе хоста
  - Динамическое назначение VLAN

• Динамическое назначение политик: VLAN, ACL или QoS
• Управление доступом на основе MAC-адресов (MAC)

  - Управление доступом на основе порта
  - Управление доступом на основе хоста

• Управление доступом на основе Web (WAC)1

  - Управление доступом на основе порта
  - Управление доступом на основе хоста

• Microsoft® NAP(IPv4/v61)

  - Поддержка 802.1X NAP
  - Поддержка DHCP NAP

• Гостевой VLAN
• RADIUS Accounting
• RADIUS (IPv4/v61)
• TACACS
• TACACS+
• XTACACS+
• Управление с доверенных хостов (Trusted Host)

OAM

• Диагностика кабеля
• 802.3ah Ethernet Link OAM
• Dying Gasp
• 802.1ag Connectivity Fault Management (CFM)
• 802.3ah D-Link extension: D-Link Unidirectional Link Detection (DULD)


DDM (Digital Diagnostics Monitoring)

• Да

Технология Green

• D-Link Green 3.0: функция энергосбережения

  - Выключение индикаторов1
  - Выключение питания портов1
  - Спящий режим1

• Энергосбережение за счет PoE на основе времени (в случае модели с поддержкой PoE)


Управление

• Web-интерфейс (поддержка IPv4)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4)
• TFTP-клиент (IPv4)
• FTP-клиент (IPv4)
• Zmodem
• Журналирование вводимых команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
•   - Поддержка групп 1, 2, 3, 9
• RMON v2
•   - Поддержка группы ProbeConfig
• LLDP
• 802.1AB
• LLDP-MED
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• DHCP Relay (Поддержка IPv4)

Управление

• DHCP Option 12
• DHCP Relay Option 82
• Добавление тега PPPoE Circuit-ID
• Flash File System
• SNTP
• ониторинг CPU
• ониторинг памяти
• Команды отладки
• Шифрование пароля
• Восстановление пароля
• Поддержка Microsoft® NLB (Network Load Balancing)
• Ping (поддержка IPv4/v61)
• Traceroute
• Multiple IP Interface

MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 3289 DIFFSERV MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 802.3 MAU MIB
• RFC 2674, 4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3298 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• Резервное копирование и восстановление настроек
• Загрузка и выгрузка файлов по протоколу TFTP
• Trap MIB

Стандарт IETF®

• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC 826 ARP

IPv6

• RFC 1981 Path MTU Discovery
• RFC 2460 IPv6
• RFC 2461, 4861 Neighbor Discovery
• RFC 2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC 2464 IPv6 Neighbor over Ethernet and definition
• RFC 3513, 4291 Архитектура адресации IPv6
• RFC 2893, 4213 Двойной стек IPv4/IPv6
• IPv6 Ready Logo Phase 2

Физические параметры
MTBF

• 484,053 ч

Уровень шума

• 39,6 дБ при низкой скорости
• 48,4 дБ при высокой скорости

Тепловыделение

• 142,88 BTU/час

Питание на входе

• От 100 до 240 В переменного тока, 50-60 Гц

Максимальная потребляемая мощность

• 44,38 Вт

Размеры

• 441 x 210 x 44 мм

Вес

• 2.195 кг

Вентиляция

• Вентилятор

Защита от перенапряжений

Рабочая температура

• От -5 до 50 C

Рабочая влажность

• От 10% до 90% (без конденсата)
