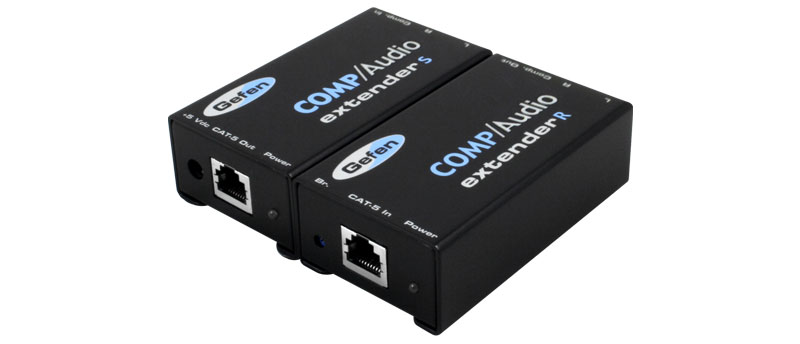

Комплект Gefen EXT-COMPOSITE-141N

Работа с прибором

Удлинитель для композитного видеосигнала EXT-COMPOSITE-141N подключается к источнику сигнала кабелем, входящим в комплект поставки. Приемный блок подключается к дисплею с композитным входом, который может располагаться на расстоянии до 300 метров от источника. Приемный и передающий блоки соединяются одним кабелем на витой паре категории 5e, что обеспечивает высококачественную передачу видеосигнала. Через один удлинитель можно передать три композитных видеосигнала либо один композитный видеосигнал и два аудиосигнала.

В комплект поставки входят:

• передающий блок удлинителя
• приемный блок удлинителя
• источник питания =5 В
• тройной кабель с разъемами RCA.

Основные особенности прибора:

• возможность работы с композитным видеосигналом до 480i
• возможность передачи аналогового стереофонического аудиосигнала
• питание требуется только передающему блоку
• настройка не требуется
• регулируемая компенсация задержки в кабеле
• передача всех сигналов по одному кабелю на витой паре.

Технические характеристики:

• полоса пропускания видеоусилителя: 350 МГц
• размах входного видеосигнала: 1,2 В
• входной синхросигнал: 5 В (ТТЛ)
• частота строчной развертки 15-70 кГц
• частота кадровой развертки 30-170 Гц
• входной и выходной видеоразъем: RCA (1 шт.)
• входные и выходные аудиоразъемы: RCA (2 шт.)
• разъем канала связи: экранированный RJ-45
• питание: постоянное напряжение 5 В
• потребляемая мощность: не более 5 Вт
• габаритные размеры (Ш, Г, В): 5,1 x 9,5 x 3,2 см
• масса с упаковкой: 1,4 кг.
