Комплект устройств для передачи и распределения сигналов VGA 1:2 по витой паре
Передача сигнала VGA на два дисплея по кабелю на витой паре длиной до 300 метров

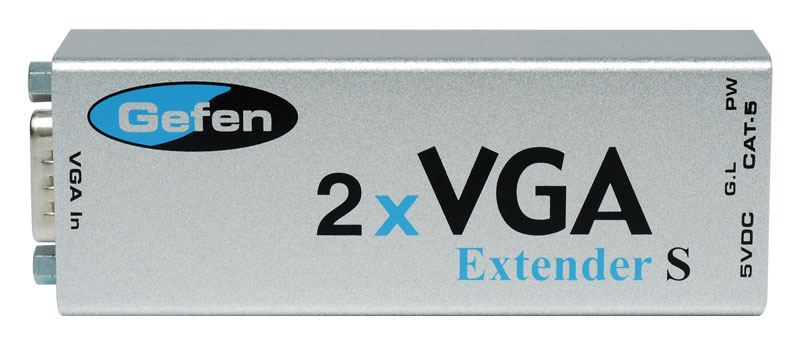

Удлинитель Gefen 2xVGA позволяет подключить к источнику сигнала VGA два дисплея, находящихся от него на расстоянии до 300 метров. Для передачи видеосигнала используется один стандартный кабель на витой паре пятой категории. Приемный блок удлинителя оборудован усилителем-распределителем с двумя выходами VGA.
Работа с прибором
Передающий блок удлинителя подключается к источнику сигнала VGA кабелем, входящим в комплект поставки. Кабелем на витой паре передающий блок подключается к приемному. Один или два дисплея подключаются к выходам приемного блока.
В комплект поставки входят:
передающий блок удлинителя
приемный блок удлинителя
кабель VGA вилка-розетка (1,8 м)
источник питания 5 В
руководство по эксплуатации.
Основные особенности прибора:
EXT-VGA-CAT5-142 передает сигнал VGA на расстояние до 300 метров
использует для передачи один кабель на витой паре
поддерживает разрешение до 1080p, 2K и 1920 x 1200
позволяет на приемном конце подключить два VGA-дисплея.
Технические характеристики:
полоса пропускания видеоусилителя: 350 МГц
размах входного видеосигнала: 1,2 В
входной синхросигнал: 5 В (ТТЛ)
частота строчной развертки 15-70 кГц
частота кадровой развертки 30-170 Гц
входной видеоразъем: вилка HD-15
выходной видеоразъем: две розетки HD-15
разъем канала связи: экранированный RJ-45
питание: постоянное напряжение 5 В
потребляемая мощность: не более 5 Вт
габаритные размеры передатчика (Ш, Г, В): 2,5 x 10,2 x 2,5 см
габаритные размеры приемника (Ш, Г, В): 7,6 x 10,2 x 2,5 см
