Сравнение стандартов PoE, PoE + и UPoE

17.06.2019

Нам известно, что некоторые небольшие сетевые устройства питаются от Ethernet, то есть имеют PoE. Теперь имеется не только подключение PoE и PoE +, но и UPoE.

В данной статье мы рассмотрим различия питания PoE, PoE+ и UPoE.

Power over Ethernet (или PoE) описывает любую из нескольких стандартизированных или специальных систем, которые передают электроэнергию вместе с данными по кабелю Ethernet по витой паре. Это позволяет с помощью одного кабеля обеспечивать подключение данных и электроэнергию к таким устройствам, как точки беспроводного доступа, IP-камеры и телефоны VoIP. Его максимальная мощность, обеспечиваемая PSE, составляет 15,4 Вт.



Что же нового в PoE +?

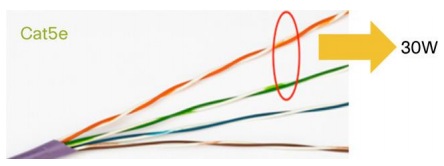

Максимальная мощность, предоставляемая PSE для PoE +, составляет 30 Вт.



                 Сравнение стандартов PoE, PoE + и UPoE



Рассмотрим теперь UPoE

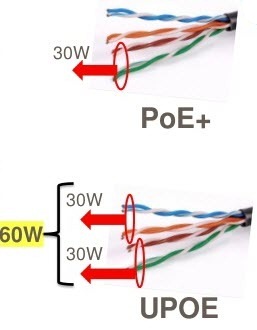

В 2014 году компания Cisco создала еще одну нестандартную реализацию PoE, которая получила наименование Universal Power over Ethernet (UPOE). Мы также называем это PoE ++. Его максимальная мощность составляет 60 Вт.

Cisco Universal Power Over Ethernet (UPOE) расширяет стандарт IEEE Power over Ethernet Plus (PoE +), удваивая мощность на порт до 60 Вт. Он может обеспечить отказоустойчивую сетевую мощность для широкого спектра устройств, включая терминалы виртуальных рабочих столов, IP-маршрутизаторы, компактные коммутаторы, шлюзы управления зданием, светодиодные индикаторы, точки беспроводного доступа и IP-телефоны.



Сравнение стандартов PoE, PoE + и UPoE



К примеру, новые линейки коммутаторов Cisco Catalyst 9300 и Catalyst 9400 могут поддерживать UPoE, в то время как Catalyst 9200 поддерживает только PoE +.



Рассмотрим ключевые особенности и сравнения параметров PoE

Таблица 1. Сравнение стандартов PoE, PoE + и UPoE.

Свойства

PoE

PoE +

UPoE

Мощность, доступная на PD

12,95 Вт

25,50 Вт

51W

Максимальная мощность, обеспечиваемая PSE

15,40 Вт

30,0 Вт

60W

Минимальный тип кабеля

Категория 3

Категория 5

Категория 5



Таблица 2. Сравнение параметров PoE.

Свойства

802.3af (802.3at Type 1) «PoE»

802.3at Type 2 «PoE +»

802.3bt Type 3 «4PPoE»

802.3bt Type 4

Мощность, доступная на PD

12,95 Вт

25,50 Вт

51 Вт

71 Вт

Максимальная мощность, обеспечиваемая PSE

15,40 Вт

30,0 Вт

60 Вт

100 Вт

Диапазон напряжения (при PSE)

44,0–57,0 В

50,0–57,0 В

50,0–57,0 В

52,0–57,0 В

Диапазон напряжения (при PD)

37,0–57,0 В

42,5–57,0 В

42,5–57,0 В

41,1–57,0 В

Максимальный ток Imax

350 мА

600 мА

600 мА на пару

960 мА на пару

Максимальное сопротивление кабеля на пару

20 Ом (категория 3)

12,5 Ом (категория 5)

12,5 Ом

12,5 Ом

Управление энергопотреблением

Три уровня мощности (1-3), согласованные подписью

Четыре уровня класса мощности (1-4), согласованные по сигнатуре или шагам 0,1 Вт, согласованным по LLDP

Шесть уровней класса мощности (1-6), согласованные с помощью сигнатуры или шагов 0,1 Вт, согласованных LLDP

Восемь уровней класса мощности (1-8), согласованные по сигнатуре, или шаги 0,1 Вт, согласованные по LLDP

Уменьшение максимальной рабочей температуры кабеля

Нет

5 ° C (9 ° F) с активным одним режимом (две пары)

10 ° C (20 ° F) с более чем половиной парных кабелей в Imax

10 ° C (20 ° F) с температурным планированием требуется

Поддерживаемые кабели

Категория 3 и Категория 5

Категория 5

Категория 5

Категория 5

Поддерживаемые режимы

Режим A (конечный диапазон), Режим B (средний период)

Режим A, режим B

Режим A, режим B, 4-парный режим

4-парный режим



Подробнее о стандартах подключения PoE, PoE + и UPoE, а также о поддерживаемых устройствах, можно будет узнать в нашем интернет-магазине Goodstor.ru
