Статьи5 наиболее часто задаваемых вопросов о коммутаторах Cisco Catalyst 9000




5 наиболее часто задаваемых вопросов о коммутаторах Cisco Catalyst 9000

16.07.2019

Поскольку новая серия коммутаторов Cisco Catalyst 9000 должна будет заменить прежнюю серию, предлагаем подробнее изучить её особенности.

В данной статье мы рассмотрим наиболее часто задаваемые вопросы об особенностях новой серии коммутаторов Cisco Catalyst 9000.



1.       Технология Stack-Wise

Какие из технологий Stack-Wise поддерживают коммутаторы серии Catalyst 9000?

Коммутаторы Cisco Catalyst 9200 поддерживает StackWise-160, Catalyst 9200L — StackWise-80, а Catalyst 9300 — StackWise-480.

А вот модели серий Catalyst 9400 и Catalyst 9500 не поддерживают технологию Stack-Wise.

Cisco Catalyst 9400 с поддержкой Stackwise-virtual доступны в релизе 16.9 с единым супервизором.

Модели серии Catalyst 9500 поддерживают виртуальную технологию Cisco StackWise.

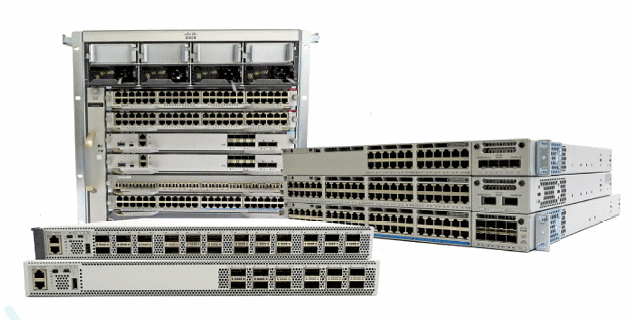

5 наиболее часто задаваемых вопросов о коммутаторах и контроллерах Cisco Catalyst 9000



2.       Пропускная способность стекирования

Какую пропускную способность поддерживают модели серии Cisco Catalyst 9000?

В таблице 1 представлены особенности стекирования и пропускная способность коммутаторов.

 Серия

 Поддержка стекирования

 Пропускная способность

 C9200

 StackWise-160

 160 Gbps

 C9200L

 StackWise-80

 80 Gbps

 C9300

 StackWise-480

 480 Gbps



3.       Устройства стекирования

Сколько коммутаторов серии 9000 можно разместить в стек?

Catalyst 9200:

Смешанное стекирование не поддерживается. Нельзя размещать в стек фиксированные (C9200L) и модульные (C9200) модели, либо другие коммутаторы Catalyst, такие как Cisco Catalyst 2960-X и 2960-XR.

Catalyst 9300:

Серия Cisco Catalyst 9300 поддерживает наибольшую полосу пропускания для стекирования в своём сегменте (480 ГБ/с) с технологией StackWise-480. Можно сконфигурировать до 8 коммутаторов со специальным коннектором на обратной стороне коммутатора, используя выделенные стековые кабели.

Catalyst 9500:

Catalyst 9500 поддерживает виртуальную технологию StackWise, поэтому наличие стек-модуля или стек-кабеля не требуется. Функцию стекирования обеспечивает простое подключение между коммутаторами Catalyst 9500.



4.       Аксессуары стекирования

Какие аксессуары необходимы для стекирования коммутаторов Catalyst 9000?

В таблице 2 приведены необходимые аксессуары.

 Серия

 Модель

 Описание

 C9200

 C9200L

 C9200-STACK-KIT=

 Набор стеков только для SKU C9200: 2 адаптера стекирования и 1 кабель стекирования

 C9200L-STACK-KIT=

 Набор стеков только для SKU C9200L: 2 адаптера стекирования и 1 кабель стекирования

 STACK-T4-50CM

 Кабель стекирования 50см (кабель по умолчанию с комплектом стекирования)

 STACK-T4-1M

 Кабель стекирования 1м

 STACK-T4-3M

 Кабель стекирования 2м

 C9300

 STACK-T1-50CM=

 Запасной кабель стекирования Cisco StackWise-480 50см

 STACK-T1-1M=

 Запасной кабель стекирования Cisco StackWise-480 1м

 STACK-T1-3M=

 Запасной кабель стекирования Cisco StackWise-480 3м



5.       Cisco StackWise Virtual

Как можно сконфигурировать Cisco StackWise Virtual Link в коммутаторах Catalyst 9500?

Cisco StackWise Virtual объединяет 2 физических коммутатора в единый логический коммутатор с большим количеством портов, и позволяет управлять им как единым устройством. Один из физических коммутаторов становится главным устройством, а второй переходит в режиме ожидания.

В зависимости от модели коммутатора StackWise Virtual Link поддерживает на всех интерфейсах 10G и 40G серии коммутаторов Cisco Catalyst 9500, а также на всех интерфейсах 100G, 40G, 25G и 10G серии высокопроизводительных коммутаторов Cisco Catalyst 9500.

Для конфигурирования порта коммутатора как StackWise Virtual Link необходимо выполнить следующие настройки:

 Шаг 1

 Предоставить доступ

 Пример:

 Устройство>Дать доступ

 Делает доступным привилегированный режим EXEC.

 • Введите пароль, если потребуется.

 Шаг 2

 Сконфигурировать терминал

 Пример:

 Устройство>Сконфигурировать терминал

 Запускает режим глобального конфигурирования.

 Шаг 3

 Выполните одно из следующих действий, в зависимости от того, какой коммутатор вы настраиваете.

 • Если вы настраиваете коммутатор серии Cisco Catalyst 9500, используйте интерфейс {Ten Gigabit Ethernet|Forty Gigabit Ethernet}<интерфейс>

 • Если вы настраиваете высокопроизводительный коммутатор серии Cisco Catalyst 9500, используйте интерфейс {Hundred GigE |Forty Gigabit Ethernet |Twenty Five GigE}<интерфейс>

 Пример: Устройство(настройка) >интерфейс TenGigabitEthernet1/0/2

 Запускает режим конфигурирования интерфейса Ethernet.

 Шаг 4

 Значение stackwise-virtual link

 Пример:

 Устройство >stackwise-virtual link 1

 Ставит в соответствие интерфейс и сконфигурированную связь stackwise-virtual link.

 Шаг 5

 Завершить

 Пример:

 Устройство > Завершить

 Возврат в привилегированный режим EXEC.

 Шаг 6

 Запись в память

 Пример:

 Устройство > Запись в память

 Сохраняет текущую конфигурацию из системной оперативной памяти в качестве стартовой конфигурации в память NVRAM. Если вы не сохранили изменения, они не станут частью стартовой конфигурация, когда коммутатор перезагрузится.

 Шаг 7

 Перезагрузка

 Пример:

 Устройство > Перезагрузка

 Перезагружает коммутатор.

 Обратите внимание

 При первом переводе высокопроизводительного коммутатора серии Cisco Catalyst 9500 из автономного режима в режим stackwise-virtual link один из коммутаторов загружается или сбрасывается для предотвращения конфликта номеров, при этом значение переменной окружения SWITCH_NUMBER для него становится равным 2. На консоли появляется соответствующее сообщение об этом:

 Ожидание подключения удалённого модуля

 Номер модуля равен 2. Все модули в стеке найдены. Ускоренное обнаружение, причина: конфликт номеров коммутаторов, изменение номера локального коммутатора на 2 и перезагрузка.



Мы рассмотрели все основные моменты конфигурирования, стекирования и основные характеристики коммутаторов Cisco Catalyst 9000.

Более подробную информацию о коммутаторах Cisco, а также о возможности заказа линейки Cisco Catalyst 9000 можно будет получить в нашем интернет-магазине Goodstor.ru
