Статьи5 типов портов PoE коммутаторов Cisco




5 типов портов PoE коммутаторов Cisco

29.11.2019

В последнее время, когда технология IoT развивается быстро, переключатели PoE становятся все более важными. Многим маленьким устройствам, таким как точки доступа, IP-телефоны и другие устройства, которые не могут быть запитаны самостоятельно, необходимы PoE-переключатели для их питания.

В чем смысл PoE коммутатора?

PoE коммутатор - это сетевой коммутатор, в который встроено питание через Ethernet. Просто подключите другие сетевые устройства к коммутатору в обычном режиме, и коммутатор определит, являются ли они PoE-совместимыми, и автоматически включит питание. Cisco, один из лучших производителей сетевых устройств, предоставляет нам множество полезных коммутаторов PoE.

В этой статье представлены пять типов PoE коммутаторов Cisco: на 8 портов, 12 портов, 16 портов, 24 порта и 48 портов. Для начала, чтобы выяснить, является ли коммутатор Cisco Catalyst коммутатором PoE, нужно прочитать номер детали коммутатора. Если в нем есть буква «P», то это означает, что данное устройство поддерживает PoE.

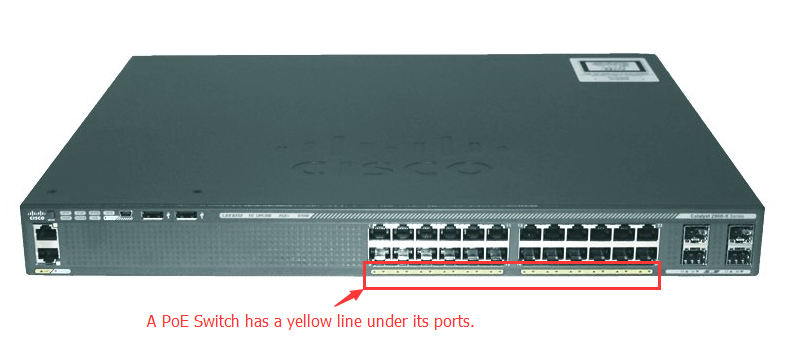

Например, Cisco Catalyst 2960, модель WS-C2960XR-48LPS-I. Обращаем внимание на номер, есть ли буква «P»? Да - 48LPS. Это означает, что коммутатор WS-C2960XR-48LPS-I является коммутатором PoE с 48 портами. Кроме того, мы также можем найти желтую линию под портами. Желтая линия означает, что эти порты обеспечивают функцию PoE.

5 типов портов PoE коммутаторов Cisco

PoE коммутатор Cisco Catalyst



Теперь изучим различные порты коммутатора PoE Cisco Catalyst.

1. PoE коммутаторы Cisco – 24 порта

Модель Описание
 WS-C2960X-24PS-L  Catalyst 2960-X 24 GigE PoE 370W, 4 x 1G SFP, LAN Base
 WS-C2960X-24PD-L  Catalyst 2960-X 24 GigE PoE 370W, 2 x 10G SFP+, LAN Base
 WS-C3850-24P-S  Cisco Catalyst C3850-24P Switch Layer 3 – 24 * 10/100/1000 Ethernet POE+ ports – IP Base – managed- stackable
 WS-C2960L-24PS-LL  Catalyst 2960L 24 port GigE with PoE, 4 x 1G SFP, LAN Lite (Asia Pacific Part Number: WS-C2960L-24PS-AP)
 C9300-24P-A  Catalyst 9300 24-port PoE+, Network Advantage
 WS-C3650-24PS-S  Cisco Catalyst 3650 24 10/100/1000 Ethernet Ports  – 4x1G SFP uplinks- Layer 3 – POE – IP Base IOS – managed
 C9200L-24P-4G-E  Catalyst 9200L 24-port PoE+ 4x1G uplink Switch, Network Essentials, Need to order DNA License
 WS-C2960XR-24PS-I  Catalyst 2960-XR 24 GigE PoE 370W, 4 x 1G SFP, IP Lite



2. PoE коммутаторы Cisco – 48 портов

Модель Описание
 WS-C3850-48P-S  Cisco Catalyst C3850-48P Switch Layer 3 – 48 * 10/100/1000 Ethernet POE+ ports – IP Base – managed- stackable
 WS-C2960L-48PS-LL  Catalyst 2960L 48 port GigE with PoE, 4 x 1G SFP, LAN Lite (Asia Pacific Part Number: WS-C2960L-48PS-AP)
 C9300-48P-A  Catalyst 9300 48-port PoE+, Network Advantage
 WS-C3650-48PS-S  Cisco Catalyst 3650 48 10/100/1000 Ethernet PoE ports – 4 x 1G Uplinks – Layer 3 switching – IP Base IOS – Managed
 C9200L-48P-4X-E  Catalyst 9200L 48-port PoE+ 4x10G uplink Switch, Network Essentials, needs to order DNA License
 WS-C2960X-48FPS-L  Catalyst 2960-X 48 GigE PoE 740W, 4 x 1G SFP, LAN Base
 WS-C2960XR-48TS-I  Catalyst 2960-XR 48 GigE, 4 x 1G SFP, IP Lite
 WS-C2960XR-48LPS-I  Catalyst 2960-XR 48 GigE PoE 370W, 4 x 1G SFP, IP Lite



3. PoE коммутаторы Cisco – 16 портов

Модель Описание
 WS-C2960L-16PS-LL  Catalyst 2960L 16 port GigE with PoE, 2 x 1G SFP, LAN Lite
 SF110D-16HP  Cisco SF110D-16P 16-port 10/100 PoE Desktop Switch



4. PoE коммутаторы Cisco – 12 портов

Модель Описание
 WS-C3560CX-12PC-S  Cisco Catalyst 3560-CX 12-port compact Switch Layer 3, POE- 12 x 10/100/1000 Ethernet Ports, 2 SFP&2GE uplinks- Data IP Base – Managed
 WS-C3560CX-12PD-S  Cisco Catalyst 3560-CX 12-port compact Switch Layer 3, POE- 12 x 10/100/1000 Ethernet Ports, 2 SFP+ 10G&2GE uplinks- Data IP Base – Managed
 WS-C2960C-12PC-L  Catalyst 2960C Switch 12 FE PoE, 2 x Dual Uplink, Lan Base



5. PoE коммутаторы Cisco – 8 портов

Модель Описание
 WS-C2960L-8PS-LL  Catalyst 2960L 8 port GigE with PoE, 2 x 1G SFP, LAN Lite
 SF302-08P  8 10/100 PoE ports with 62W power budget, 2 combo mini-GBIC ports



Коммутатор Cisco PoE + и коммутатор Cisco UPoE

Помимо разницы портов, есть и другие различия между коммутаторами Cisco PoE, такими как коммутатор PoE + и коммутатор UPoE.

Максимальная мощность PoE, поставляемого PSE, составляет 15,4 Вт.

Что нового в PoE +?

То, что максимальная мощность, предоставляемая PSE для PoE +, составляет 30 Вт.

Что насчет UPoE?

В 2014 году Cisco создала еще одну нестандартную реализацию PoE, которая называется Universal Power over Ethernet (UPOE). Мы называем это PoE ++. Его максимальная мощность составляет 60 Вт.

Семейство коммутаторов Cisco Catalyst 9000, которое включает серии Catalyst 9300 и Catalyst 9400, может поддерживать UPoE, в то время как серия Catalyst 9200 поддерживает только PoE +.

Популярные линейки коммутаторов Cisco Catalyst 3850, 3650 и 2960X / 2960XR обеспечивают PoE +. Кроме того, Catalyst 3850 также обеспечивает UPoE.

Более подробную информацию о PoE коммутаторах Cisco, а также о возможности заказа данных сетевых устройств можно получить в нашем интернет-магазине Goodstor.ru
