Cisco Catalyst 3850 24 Port PoE with 5 AP license IP Base |

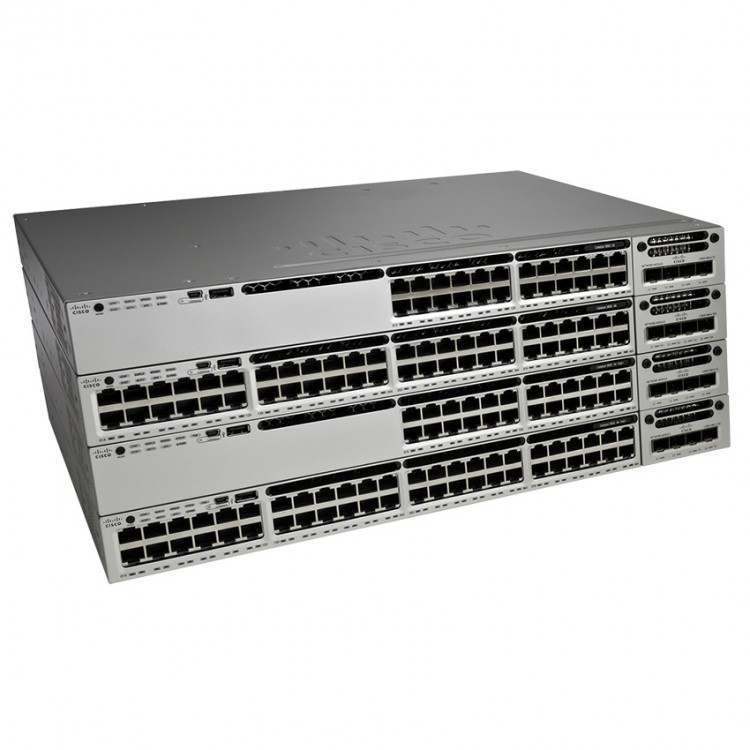

Cisco WS-C3850-24PW-S - 24-портовый Gigabit Ethernet стекируемый коммутатор серии Catalyst 3850 с поддержкой PoE+, установленной IOS IP Base, лицензией на 5 точек доступа и 715WAC блоком питания.
Общее описание серии
Коммутаторы Catalyst 3850 серии - это стекируемые коммутаторы доступа следующего поколения для корпоративного сектора, которые обеспечивают конвергенцию проводных и беспроводных сетей.
Одной из инновационных технологий, применяемых на платформе Catalyst 3850, является новая интегральная схема Cisco Unified Access Data Plane (UADP) ASIC, которая обеспечивает поддержку новой архитектуры Cisco Unified Access. Cisco UADP ASIC позволяет объединить обработку проводного и беспроводного трафика на едином уровне (data plane) и обеспечивает высокую производительность и масштабируемость с помощью технологии Cisco StackWise-480.
Коммутаторы Catalyst 3850 серии полностью (на всех портах) поддерживают стандарт IEEE 802.3at (PoE+), работают с заменяемыми сетевыми модулями (network modules), избыточными (резервными) вентиляторными блоками и блоками питания.
Особенности коммутатора:
Встроенный контроллер беспроводного доступа с возможностью:
- до 40 Гбит беспроводного траффика на свитч (для 48-портовых моделей);
- поддержка до 50 точек доступа и до 2000 беспроводных клиентов на одно коммутирующее устройство (коммутатор или стек).
24-портовые и 48-портовые гигабитные порты доступа с поддержкой PoE+ и EEE (energy-efficient Ethernet).
Cisco StackWise-480 технология обеспечивает масштабируемость и отказоустойчивость с пропускной способностью стека в 480 Гбит/с.
Cisco StackPower технология обеспечивает резервирование и наращивание бюджета электропитания в коммутируемом стеке.
Три опциональных модуля для аплинков: 4 x Gigabit Ethernet, 2 x 10 Gigabit Ethernet или 4 x 10 Gigabit Ethernet.
Два отказоустойчивых модульных блока питания и три блока вентиляторов.
Полный IEEE 802.3at (PoE+) с 30 Вт питания на все порты в 1 RU форм-факторе.
Программная поддержка для IPv4 и IPv6 маршрутизации, мультикаст маршрутизации, качество обслуживания (QoS), Flexible NetFlow (FNF) Version 9 и расширенные функции безопасности.
Единый универсальный Cisco IOS для всех уровней лицензирования, который обеспечивает легкое обновление программных лицензий.
Технические характеристики:
Общие параметры
| Подсерия |
Cisco Catalyst 3850 Series Switches |
| Тип устройства |
Коммутатор - 24 порта |
| Тип корпуса |
Для монтажа в стойку |
| Height |
1RU |
| Интерфейсы |
24 x 10/100/1000 |
| Производительность |
Switching capacity: 88 Gbps;
Forwarding Rate: 65.47 Mpps;
Stacking bandwidth: 480 Gbps. |
| Cisco StackWise Technology |
Да |
| Cisco StackPower Technology |
Да |
| Stacking Master configuration management |
Да |
| Flexible NetFlow |
Да |
| FNF entries |
24,000 flows |
| Размер таблицы MAC-адресов |
32000 |
| Поддержка Jumbo Frame |
9198 bytes |
| Routes Supported |
Total number of IPv4 routes (ARP plus learned routes) - 24,000 |
| Active VLANs |
4000 |
| Switched Virtual Interfaces (SVIs) |
1000 |
| Время наработки на отказ (MTBF) |
269,450 часов |
Power over Ethernet
| Поддержка PoE (IEEE 802.3af) |
Да |
| Бюджет PoE |
435W |
| Поддержка PoE+ (IEEE 802.3at) |
Да |
| PoE pass-through |
Нет |
Wireless
| Number of access points per switch/stack |
50 |
| Number of wireless clients per switch/stack |
2000 |
| Total number of WLANs per switch |
64 |
| Wireless bandwidth per switch |
Up to 20 Gbps |
| Supported Aironet access point series |
3600, 3500, 2600, 1600, 1260, 1140, 1040 |
Sustainability/Intelligent Power over Ethernet Management
| Cisco Discovery Protocol (CDP) Version 2 |
Да |
| Per port power consumption |
Да |
| The PoE MIB |
Да |
Cisco Catalyst Smart Operations
| Cisco Smart Install |
Да |
| Cisco Auto SmartPorts |
Да |
| Cisco Smart Troubleshooting |
Да |
Easy-to-Use Deployment and Control Features
| Embedded Event Manager (EEM) |
Да |
| IP service-level agreements (SLAs) |
Да |
| Automatic QoS (AutoQoS) |
Да |
| Dynamic Host Configuration Protocol (DHCP) |
Да |
| Auto-Negotiation |
Да |
| Dynamic Trunking Protocol (DTP) |
Да |
| Port Aggregation Protocol (PAgP) |
Да |
| Link Aggregation Control Protocol (LACP) |
Да |
| Automatic Media-Dependent Interface Crossover (MDIX) |
Да |
| Unidirectional Link Detection Protocol (UDLD) |
Да |
| Switching Database Manager (SDM) |
Да |
| Local Proxy Address Resolution Protocol (ARP) |
Да |
| Internet Group Management Protocol (IGMP) |
Да |
| Cisco VLAN Trunking Protocol (VTP) |
Да |
| Remote Switch Port Analyzer (RSPAN) |
Да |
| Embedded Remote Monitoring (RMON) |
Да |
| Layer 2 Traceroute |
Да |
| Trivial File Transfer Protocol (TFTP) |
Да |
| Network Timing Protocol (NTP) |
Да |
Borderless Security/Threat Defense
| Port Security |
Да |
| DHCP Snooping |
Да |
| Dynamic ARP Inspection (DAI) |
Да |
| IP source guard |
Да |
Borderless Security/Cisco TrustSec
| IEEE 802.1X - Flexible Authentication |
Да |
| RADIUS Change of Authorization and Downloadable ACLs |
Да |
Borderless Security/Advanced Security Features
| Private VLANs |
Да |
| Unicast Reverse Path Forwarding (RPF) |
Да |
| Multidomain Authentication |
Да |
| Cisco security VLAN ACLs |
Да |
| Cisco standard and extended IP security router ACLs |
Да |
| Port-Based ACLs |
Да |
| Secure Shell (SSH) Protocol, Kerberos, and Simple Network Management Protocol Version 3 (SNMPv3) |
Да |
| TACACS+ and RADIUS Authentication |
Да |
| MAC Address Notification |
Да |
| Multilevel Security on Console Access |
Да |
| Bridge Protocol Data Unit (BPDU) Guard |
Да |
| Wireless end-to-end security |
Да |
| Spanning Tree Root Guard (STRG) |
Да |
| IGMP Filtering |
Да |
Borderless Experience/High Availability
| Cross-Stack EtherChannel |
Да |
| Flexlink |
Да |
| Rapid Spanning Tree Protocol (RSTP) |
Да |
| Per VLAN Rapid Spanning Tree Plus (PVRST+) |
Да |
| Switch port autorecovery (Errdisable) |
Да |
Borderless Experience/High-Performance IP Routing
| IP unicast routing protocols (Static, Routing Information Protocol Version 1 [RIPv1], and RIPv2, RIPng) |
Да |
| Advanced IP unicast routing protocol (OSPF) |
Да |
| Advanced IP unicast routing protocol (EIGRP) |
Да |
| Advanced IP unicast routing protocol (BGPv4) |
Да |
| Policy-based routing (PBR) |
Нет |
| Protocol Independent Multicast (PIM) |
Нет |
| Protocol Independent Multicast (PIM stub) |
Нет |
Borderless Experience/Enhanced QoS
| Four egress queues per port |
Eight egress queues per port |
| Shaped Round Robin (SRR) |
Да |
| Committed Information Rate (CIR) |
Да |
Лицензия
| Предустановленные лицензии |
IP Base |
| Возможность обновления/понижения версии |
Да |
Память
| DRAM |
4 Gb |
| Flash память |
2 Gb |
Физические параметры
| Габариты (ШхВхГ) |
4.45 x 44.5 x 45.0 см |
| Вес |
7.4 кг |
| Наличие вентилятора |
Да |
Питание
| Устройство питания |
Встроенный блок питания |
| Параметры электропитания |
100 - 240VAC |
| Поддержка Redundant Power Supply (Internal) |
Да |
Modules
| Network Modules |
C3850-NM-4-1G=; C3850-NM-2-10G=; |
Параметры окружающей среды
| Рабочая температура |
-5°C - +45°C |
| Диапазон влажности (работа) |
10% to 95%, noncondensing |
| Температура хранения |
-40°C - +70°C |
