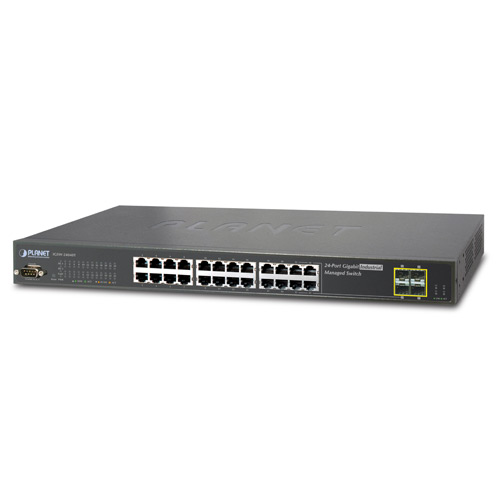

IP30 19" Rack Mountable Industrial Ethernet Switch, 24*1000T + 4*1000TP/SFP (-40 - 75 C) |
Коммутатор Planet IGSW-24040T является промышленным управляемым сетевым коммутатором с гигабитной волоконно-оптической линией и 19” стоечным форм-фактором. Это предназначено для того, чтобы обеспечить устойчивую работу в резких и жестких средах в широком диапазоне рабочих температур. Коммутатор Planet IGSW-24040T оборудован усовершенствованными функциями управления и обеспечивает 24 10/100/1000Base-T медных порта и 4 совместно используемых 1000Base-S/LX слота SFP. Это обеспечивает управляемость свитча и пропускную способность проводной скорости в целых 48 Гбит/с в диапазоне температур от-40 до 75 градусов по Цельсию без пакетных потерь и ошибок CRC. Это значительно упрощает задачи обновления промышленных сетей и создания LAN автоматизации для того, чтобы угодить увеличивающимся требованиям пропускной способности, таким как у отрасли IP видеонаблюдения.
Широкий диапазон температур: от -40 к 75 градусам по цельсию
Устойчивый металлический корпус:IP30 и 19” стоечного форм-фактора
Ethernet: DC защита: 6KV защита ESD
Питание: проект RPS Redundant:1+2, поддерживает один 100~240-вольтовый AC и двойной 36~72-вольтовый ввод питания постоянным током
Гибкий оптоволоконный канал: совместим с 1000Base-SX/LX и 100Base-FX SFP приемопередатчиком
Функциональный управляемый свитч уровня 2 / 4
Промышленный управляемый Ethernet-коммутатор IGSW-24040T создан для приложений в центрах обработки данных. Это преимущество обеспечивает "Уровень 2" для коммутации данных "Уровня 4", управления трафиком, управления доступом к сети и аутентификации, безопасных функций управления, что защищает промышленную сетевую связь с надежной возможностью восстановления переключения. Это подходит для реализации архитектуры отказоустойчивой и ячеистой сети.
Экономическая эффективность
Сетевая инфраструктура IPv4 неспособна предоставить уникальный IP-адрес каждому пользователю. Такая ситуация вынуждает ISP создать IPv6 (Версия 6 протокола Интернета). Коммутатор Planet IGSW-24040T - идеальное решение для IPv6, особенно в промышленной среде. Этот коммутатор поддерживает и IPv4 и IPv6 функции управления и может работать с исходной сетевой структурой. С простыми и дружественными интерфейсами управления и большим количеством включенных функций управления, IGSW-24040T - лучший выбор для создания IPv6 служб FTTx и для чтобы соединения с сетью IPv6.
Двойное резервное питание гарантирует долгосрочную работу
IGSW-24040T поддерживает AC и DC источники питания, чтобы гарантировать надежную и непрерывную работу в сети. Обычно у промышленного свитча может быть два блока питания постоянным током; IGSW-24040T обеспечивает еще один источник питания - переменный ток (AC) - для более сильного питания помимо обеспечения резервного питания постоянным током.
Коммутатор Planet IGSW-24040T оборудован одним 100~240-вольтовым блоком питания питания переменным током и одним дополнительным блоком питания 36~72 В DC для резервного источника питания. Избыточные энергосистемы обеспечиваются для улучшения надежности или чтобы выполнить требования технических средств в обработке самой высокой целостности питания. Кроме того, с 36~72-вольтовым питанием постоянным током, IGSW-24040T может быть применен как телекоммуникационное устройство, которое требует постоянной стабильной работы в электрический комнате.
Мощная безопасность.
Промышленный гигабитный свитч предлагает список управления доступом (ACL) для осуществления безопасности. Его механизмы защиты также включают 802.1x и основанную на MAC аутентификацию устройства. Безопасность портов создана и эффективна при ограничении числа клиентских передач таким образом, что администраторы сети могут создать защищенные корпоративные сети с меньшими затратами.
Широкие рабочие температуры и избыточные двойные источники питания
С двойными источниками входной мощности - переменный и постоянный ток, IGSW-24040T препятствует выключению свитча в результате внезапного перебоя в питании. IGSW-24040T также оборудован металлическим корпусом IP 30, который идеален для диапазона рабочих температур от-40 до 75 градусов по Цельсию, он может быть помещен в любую среду, как, например, в телекоммуникационной диспетчерской.
Превосходный решение для выбора свитча
С 24 10/100/1000Mbps портами, IGSW-24040T в состоянии соединить до 24 свитча в среде Ethernet. Кроме того, IGSW-24040T обеспечивает структуру в 48 гигабит в секунду и высокую пропускную способность для магистрального соединения.
Усовершенствованная защита
Цифровой ввод-вывод IGSW-24040T и функции цифрового выхода помогают администраторам эффективно реагировать на чрезвычайные события. Чтобы обозначить срочные события и отправить сообщения или аварийный сигнал сетевой системе, может быть установлен цифровой ввод. Могут быть отслежены события, обнаруженные внешним устройством, таким как детектор открытия двери или окна. Функция цифрового выхода может определить отказ порта или сбой питания к связанному событию.
Аппаратные характеристики |
Медные порты |
24 10 / 100/1000Base-T порта RJ-45 Auto-MDI/MDI-X |
SFP / mini-GBIC слоты |
4 1000Base-SX/LX/BX SFP интерфейса, общих с портами 21 до порта 24
Совместимость с 100Base-FX SFP |
Консольный порт |
1 х RS-232 DB9 последовательный порт (115200, 8, N, 1) |
Схема коммутации |
Store-and-forward |
Коммутационная матрица |
48 Гбит / без блокировки |
Пропускная способность (пакетов в секунду) |
35.7Mpps |
Адресна таблица |
8K записей, авто-обучение источника и определение устаревших адресов |
Буфер данных |
1392 килобайт |
Управление потоком |
IEEE 802.3x Pause Frame для полнодуплексного
обратного давления в режиме полудуплекса |
Jumbo Frame |
10Kbytes |
Кнопка сброса |
<5 секунд: Перезагрузка системы
> 10 секунд: Заводская установка |
Размеры (Ш х Г х В) |
440 х 200 мм х 44,5 млн, высотой 1U / 19 " |
Вес |
2.96kg |
Индикатор |
Мощность, неисправности, Link / Act и скорость за Gigabit портом |
Потребляемая мощность |
Максимум 30 Вт / 102 БТЕ (АС) |
Требования к питанию - AC |
AC 100 ~ 240V, 50/60Hz 0.75A |
Требования к питанию - DC |
36V DC@0.75A, диапазон: 36V ~ 72V DC |
ESD защита |
6KV DC |
DI / DO |
2 Цифровой вход (DI)
Уровень 0: -24 ~ 2.1V (± 0,1 В)
1-го уровня: 2.1 ~ 24V (± 0,1 В)
Входной ток:. 10мА макс
2 Цифровой выход (DO): Открытый коллектор, чтобы обеспечить 24VDC, 100мА максимальную нагрузку |
Уровень 2 |
Основные интерфейсы управления |
Консоль, Telnet, Web-браузер, SNMPv1, v2c и v3 |
Безопасный интерфейс управления |
SSH, SSL, SNMP v3 |
Конфигурация порта |
Порт отключить / включить
автоматическое согласование 10/100/1000Mbps выбора режима
Управление потоком отключить / включить
управление пропускной способностью на каждом порту
контроля энергосберегающего режима |
Состояние порта |
Дисплей режима каждого порта, состояние соединения, состояния управления потоком, автоматическое согласование, общее состояние |
VLAN |
802.1Q Tagged VLAN
на основе портов VLAN
Q-in-Q
границе частных VLAN (PVE)
до 256 VLAN групп, из 4094 идентификаторов VLAN |
Группирование портов |
802.3ad LACP IEEE / Магистральные
Поддерживает 12 групп из 16-Port |
QoS |
Классификация трафика, строгий приоритет и WRR
приоритет 4 уровня для коммутации
- Номер порта
- 802.1p приоритет
- 802.1Q VLAN тегов
DSCP / TOS поле в IP-пакетов на основе политик QoS |
IGMP Snooping |
IGMP (v1/v2) Snooping, до 255 многоадресной группы
поддержки режима IGMP Querier |
Список регулирования доступа |
IP-основе ACL / MAC на основе ACL
До 256 записей |
SNMP MIB |
RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863-интерфейс MIB
RFC-2665 эфироподобный MIB
RFC-2819 RMON MIB (Группа 1)
RFC-2737 Entity MIB
RFC-2618 ширина Client MIB
-RFC 2933 IGMP-STD-MIB
RFC3411-MIB SNMP-Каркасы
IEEE802.1X PAE
LLDP
MIB-Мау |
Соответствие стандартам |
Соответствие регулирования |
FCC Part 15 Class A, CE |
Соответствие стандартам |
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX / LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x Flow Control и обратного давления
IEEE 802.3ad с тестом LACP Port,
IEEE 802.1D Протокол покрытия
IEEE 802.1 Протокол Spanning Tree
несколько протоколов IEEE 802.1s
IEEE 802.1p класс обслуживания
IEEE 802.1Q VLAN Tagging
Сетевая аутентификация IEEE 802.1x
Стандарты IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP версии 1
RFC 2236 IGMP версии 2 |
Стабильность |
IEC60068-2-32 (Свободное падение)
IEC60068-2-27 (Shock)
IEC60068-2-6 (вибрация) |
Среда |
Рабочая |
Температура: -40 ~ 75 ° С (постоянного тока)
-20 ~ 60 градусов C (блока питания)
Относительная влажность: 5 ~ 95% (без образования конденсата) |
Хранения |
Температура: -40 ~ 85 градусов C
Относительная влажность: 5 ~ 95% (без образования конденсата) |
