Обзор коммутаторов Cisco Catalyst 2960-X

20.04.2017

Недавно компания Cisco выпустила серию новых коммутаторов Catalyst 2960-X/XR. Представленная обновленная серия отличается высокими техническими характеристиками, качеством и простотой обслуживания, малым потреблением ресурсов. Модели получились еще более производительными и интеллектуальными, чем предыдущие версии.

В новую серию коммутаторов Catalyst 2960-X входят стекируемые модели фиксированной конфигурации. Они предназначены для использования в качестве устройств уровня доступа, хорошо подойдут для построения любых офисных сетей предприятий и филиалов.



Обзор коммутаторов Cisco Catalyst 2960-X

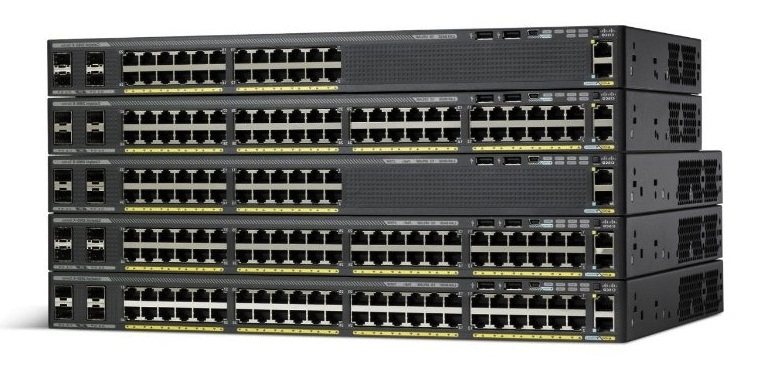

Catalyst 2960-X/XR



Представленные модели предназначены сменить уже устаревающие серии Catalyst 2960-S/SF. Данные коммутаторы на сегодня все еще являются самыми распространенными и широко используемыми во всем мире, что оправдано их производительностью и возможностями. Созданная для 2960-S/SF аппаратная платформа поддерживает технологии FlexStack, что позволяет организовать стэк, работающий на высокой скорости 40 Гбит/сек, а этого достаточно для объединения четырех устройств вместе.

Разрабатывая новую серию 2960-X, инженеры компании Cisco смогли добиться двухразового улучшения показателей платформы, добавили ряд нужных опций, которые дают возможность в значительной степени улучшить безопасность, обеспечивают простоту внедрения и обслуживания устройств.

Коммутаторы 2960 серии доступны в нескольких разных конфигурациях. Они выпускаются на 24 или 48 Ethernet портов, которые отличаются поддержкой высокой скорости 10/100/1000 Мбит/сек, имеют 4х1GbE или 2х10GbE аплинки. Новые модели поддерживают PoE и PoE+. Они быстро и эффективно, с большой производительностью работают за счет установленного двух-ядерного процессора, частота которого равна 600МГц.

FlexStack-Plus – это такая технология, которая позволяет собирать в стэк восемь коммутаторов. Она обеспечит пропускную способность на большой скорости в 80 Гбит/сек. Для визуализации и контроля за трафиком в сети, инженеры Cisco используют функцию NetFlow Lite, позволяющую пользователям мониторить и легко управлять потоками данных на всех уровнях.

Catalyst 2960-X выгодно отличаются еще и тем, что они потребляют мало электричества. Этого удалось добиться за счет Energy Efficient Ethernet и EnergyWise, Switch Hibernation Mode. Современные зеленые технологии дают возможность переводить коммутаторы в режим сна, гибернации, например, в выходные дни, ночные часы, всегда, когда они не будут использованы. Таким образом можно достичь потребления всего в 6 Ватт вместо 50-80 Ватт при обычном режиме. После того как завершится рабочая смена, используя EnergyWise технологию, пользователи смогут перевести свое IP-оборудование, например, IP-телефоны, точки доступа, компьютеры и ноутбуки в режим экономного потребления тока, что позволяет снизить электропотребление на 60%.

Новинки от Cisco представленной серии Catalyst 2960-XR относятся к особой группе. Они наделены следующими возможностями и характеристиками:

- можно установить второй резервный блок питания;

- реализована поддержка Layer 3, динамическая маршрутизация в feature set IP Lite наборе возможностей;

- восемь настраиваемых очередей на каждый из портов;

- 48 EtherChannel групп.

Каковы различия наборов возможностей LAN Base, IP Lite, LAN Lite

Стекирование. На передней панели 2960-X/XR коммутаторов имеется стикер с названием следующего набора возможностей: LAN Base, IP Lite, LAN Lite. На задней части моделей, работающих на ПО LAN Base и IP Lite, можно увидеть разъемы для модулей FlexStak. Устройства с поддержкой ПО LAN Lite не позволяют производить стекирование. У них другое предназначение.

При планировании создания стека, который будет работать на уровне доступа, необходимо помнить о том, что модификации с LAN Base и IP Lite не предназначены для установки в одном стэке. Представленные LAN Base устройства можно объединять только с коммутаторами, имеющими лицензию LAN Base. Также нужно учесть и то, что модификации с IP Lite Catalyst 2960-X и 2960-XR не получится объединить в стэк, потому что они имеют различные версии лицензий, такие как LAN Base, IP Lite.

Успешное стекирование серии устройств 2960-X будет возможно с моделями 2960-S. Успешная совместимость 2960-X и 2960-S/SF коммутаторов позволит добиться при работе в стэке дополнительной защиты инвестиций за счет функции обратной совместимости, быстрой и простой, эффективной миграции между сериями.

Каким образом можно определить версию feature set, набора возможностей?

Если пользователь не знает какой набор возможностей установлен в коммутаторе, то есть несколько способов определить это. Все что нужно, так это обратить внимание на последние буквы в Product ID. В том случае, когда последняя буква будет L, то это устройства с LAN Base, если пользователь видит две литеры L, то LAN Lite, а вот буква I свидетельствует об IP Lite.

Например, модель WS-C2960XR-48FPS-I – IP Lite, а WS-C2960X-48TS-LL - LAN Lite, WS-C2960X-48LPS-L - LAN Base. Результат вывода show license команды в командной строке Cisco IOS также способствует быстрому определению версии.

В приведенном ниже примере активной будет LAN Base:

Switch_2960X# show license

Index 1 Feature: lanlite

Period left: 0 minute 0 second

Index 2 Feature: lanbase

Period left: Lifetime

License Type: Permanent

License State: Active, In Use

License Priority: Medium

License Count: Нетn-Counted

Сравнивая LAN Base с LAN Lite ПО, нужно заметить, что основные из преимуществ LAN Base заключаются в таких возможностях как:

- поддержка при помощи FlexStak-Plus технологии кластеризации;

- Small Form-Factor Pluggable Plus (SFP+);

- наличие Pover over Ethernet (PoE) и Power over Ethernet Plus (PoE+).

В набор широких возможностей IP Lite устройств Catalyst 2960-XR разработчиками включена поддержка Layer 3, что позволяет производить маршрутизацию, выполнять функции, которые свойственны только самым дорогим линейкам коммутаторов, предназначенных для крупных корпораций и организаций.

Ниже приводятся некоторые основные протоколы из поддерживаемых IP Lite, это:

- Routing Information Protocol (RIP) v1 и v2;

- Enhanced Interior Gateway Routing Protocol (EIGRP) stub;

- Hot Standby Router Protocol;

- Open Shortest Path First (OSPF) v2 stub и v3;

- Equal-cost routing;

- Private VLAN;

- Protocol Independent Multicast PIM (Sparse Mode, Dense Mode, Sparse Dense Mode, Source Specific Multicast) stub;

- IPv6 First Hop Security source guard;

- Virtual Router Redundancy Protocol (VRRP) for IPv4;

- Per-VLAN and per-port polices.

Покупателям важно учитывать и то, что LAN Base, LAN Lite или IP Lite набор возможностей еще зависит от установленной аппаратной конфигурации и ее невозможно будет изменить в будущем. Для повышения уровня удобства и универсальности, производителем внедрен единый образ ПО, он использован на всех моделях 2960-X, при чем в независимости от того поддерживается IP Lite, LAN Base, LAN Lite. Прежде чем совершить покупку следует очень внимательно подойти к выбору коммутатора, необходимого набора возможностей, потому что изменить его не представляется возможным.

SFP модули, которые отличаются совместимостью с Catalyst 2960-X

Модификации Catalyst 2960-Х, поддерживающие 10 Гигабитный SFP+ успешно могут работать и с Гигабитными SFP модулями, но они не будут поддерживать SFP трансиверы, успешно работающие при скорости меньше Гигабита. Чтобы быстро определить насколько совместим трансивер с коммутатором, можно воспользоваться специальной таблицей, размещенной на сайте производителя по следующему адресу:

http://www.cisco.com/c/en/us/td/docs/interfaces_modules/transceiver_modules/compatibility/matrix/OL_6981.html#27925

Для более простого выбора, подходящего под все задачи компании устройства, пользователи коммутатора серий 2960-X или 2960-XR могут использовать приведенные ниже таблицы. Также можно обращаться к специалистам продавца, они помогут сделать правильный выбор.



Конфигурации коммутаторов серии Cisco Catalyst 2960-X:

Модель

10/100/1000

Ethernet Ports

Uplinks

Feature Set

PoE Power

FlexStack-Plus Stacking

WS-C2960X-48FPD-L

48

2 SFP+

LAN Base

740W

Optional

WS-C2960X-48LPD-L

48

2 SFP+

LAN Base

370W

Optional

WS-C2960X-24PD-L

24

2 SFP+

LAN Base

370W

Optional

WS-C2960X-48TD-L

48

2 SFP+

LAN Base

-

Optional

WS-C2960X-24TD-L

24

2 SFP+

LAN Base

-

Optional

WS-C2960X-48FPS-L

48

4 SFP

LAN Base

740W

Optional

WS-C2960X-48LPS-L

48

4 SFP

LAN Base

370W

Optional

WS-C2960X-24PS-L

24

4 SFP

LAN Base

370W

Optional

WS-C2960X-48TS-L

48

4 SFP

LAN Base

-

Optional

WS-C2960X-24TS-L

24

4 SFP

LAN Base

-

Optional

WS-C2960X-24PSQ-L

24

2 SFP +
2 1000Base-T

LAN Base

92W
(8 портов)

No

WS-C2960X-48TS-LL

48

2 SFP

LAN Lite

-

No

WS-C2960X-24TS-LL

24

2 SFP

LAN Lite

-

No



Конфигурации коммутаторов серии Cisco Catalyst 2960-XR:

Модель

10/100/1000

Ethernet Ports

Uplinks

Feature Set

PoE Power

FlexStack-Plus Stacking

WS-C2960XR-48FPD-I

48

2 SFP+

IP Lite

740W

Optional

WS-C2960XR-48LPD-I

48

2 SFP+

IP Lite

370W

Optional

WS-C2960XR-24PD-I

24

2 SFP+

IP Lite

370W

Optional

WS-C2960XR-48TD-I

48

2 SFP+

IP Lite

-

Optional

WS-C2960XR-24TD-I

24

2 SFP+

IP Lite

-

Optional

WS-C2960XR-48FPS-I

48

4 SFP

IP Lite

740W

Optional

WS-C2960XR-48LPS-I

48

4 SFP

IP Lite

370W

Optional

WS-C2960XR-24PS-I

24

4 SFP

IP Lite

370W

Optional

WS-C2960XR-48TS-I

48

4 SFP

IP Lite

-

Optional

WS-C2960XR-24TS-I

24

4 SFP

IP Lite

-

Optional



Заказать коммутаторы Cisco серии Catalyst 2960-X и 2960-XR можно в нашем интернет-магазине Goodstor.ru
